測量方法關于滾動滾珠軸承尺寸和旋轉精度的驗證相關的一般原則，請參閱相關規定。 實測尺寸精度和旋轉精度的測量方法的概要如下所述。實測尺寸精度和旋轉精度的測量方法的概要如下所述。
1.實測內徑 (ds)・・・・圖1-1 2.實測外徑 (s)・・・・圖2-2 3.實測內圈寬度 (Bs)・・圖3-3 4.實測外圈寬度 (Cs)・・圖4-4

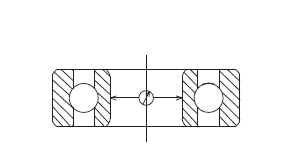

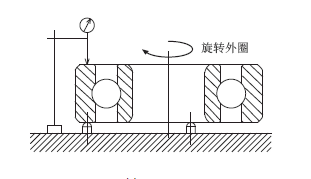

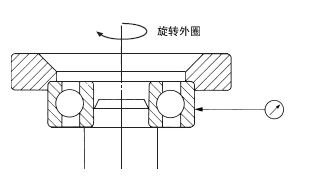

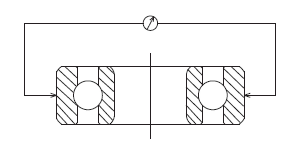

在徑向平面內改變角度進行測量。 在徑向平面內改變角度進行測量。 內徑 圖 1-1 外徑(Ds) 圖 1-2 使內圈旋轉1圈進行測量。 使內圈旋轉1圈進行測量。 內圈寬度(Bs) 圖 1-3 外圈寬度(Cs) 圖 1-4 1.內圈側面相對于內徑軸線的垂直度 (Sd)・・ 圖1-5 2.外圈外徑面相當于側面的垂直度(SD)・・・・ 圖1-6 3.內圈的徑向跳動 (Kia)・・・・・・・・・・・ 圖1-7 4.外圈的徑向跳動 (Kea)・・・・・・・・・・・圖1-8 5.內圈的軸向跳動 (Sia)・・・・・・・・・・・ 圖1-9 6.外圈的軸向跳動 (Sea)・・・・・・・・・・・圖1-10 使內圈旋轉1圈，同時讀取顯示器。 使外圈旋轉1圈，同時讀取顯示器。 內圈側面的垂直度(Sd) 圖 8-5 外圈外徑面的垂直度(SD) 圖 1-6 對內圈施加負載、 對外圈施加負載、 使之旋轉1圈的同時讀取顯示器。 使之旋轉1圈的同時讀取顯示器。 內圈的徑向跳動(Kia) 圖 1-7 外圈的徑向跳動(Kea) 圖 1-8 對內圈施加負載、 對外圈施加負載、 使之旋轉1圈的同時讀取顯示器。 使之旋轉1圈的同時讀取顯示器 內圈的軸向跳動(Sia) 圖 1-9 外圈的軸向跳動(Sea) 圖 1-10 |
