不同的軸承之間有著根本的設計差異，再加上軸承尺寸的影響，使得某些保持架需要特殊設計。 例如：

某些軸承類型需要分體式或卡式保持架，因為它們會在套圈和滾動體裝配后進行組裝。

其他軸承類型需要滾子引導式保持架，以自成一體。

某些尺寸和系列組合的軸承需要軸承套圈引導式保持架，以限制滾動體和保持架之間的接觸應力。

考慮到特定的功能要求和軸承的制造數量，應選擇合適的材料和制造方法，以提供可靠和具經濟效益的保持架。

在軸承工作期間，保持架要承受因摩擦力、沖擊力、離心力和慣性力引起的機械應力，它們還可能受某些有機溶劑或冷卻劑、潤滑劑以及潤滑添加劑的化學影響， 因此，保持架所采用的材料類型對滾動軸承在特定應用中的適用性有重大影響。

鋼保持架

鋼保持架的高工作溫度為 300 °C (570°F)。

沖壓鋼保持架

沖壓鋼板保持架由低碳鋼板制成， 這些輕質的保持架具有相對較高的強度，對于某些軸承類型而言，在關鍵運行條件下可通過表面處理來降低摩擦和磨損。

機削鋼保持架

機削鋼保持架通常由非合金結構鋼制造，為減少摩擦和磨損，部分機削鋼保持架需要經過表面處理。

通常用于滾動軸承潤滑的礦物油或合成油潤滑劑，以及用于清洗軸承的有機溶劑，不會對機削鋼保持架產生影響。

黃銅保持架

黃銅保持架的高工作穩(wěn)定為 250 °C（480 °F）。

沖壓黃銅保持架

沖壓黃銅保持架用于部分中小型的軸承， 在諸如使用氨作為制冷劑的制冷壓縮機等應用中，應使用機削黃銅或機削鋼保持架。

機削黃銅保持架

大部分的黃銅保持架由鑄銅或鍛銅制造， 它們不會受多數常見的軸承潤滑劑的影響，包括合成油和潤滑脂，并可以用有機溶劑進行清洗。

聚合物保持架

尼龍 66

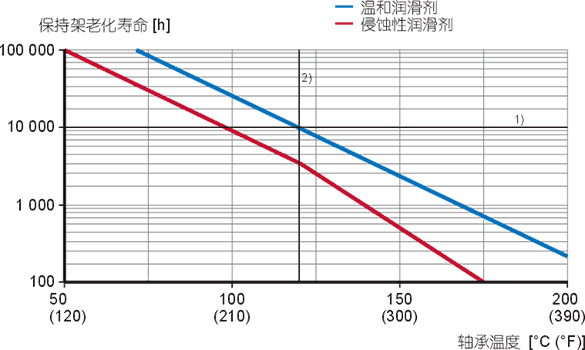

尼龍66（PA66）是注塑保持架的常用材料， 無論是否添加玻璃纖維，這種材料都具備良好的強度和彈性， 聚合材料的強度和彈性等機械特性會受到工作溫度的影響，并且會老化， 影響老化過程產生主要的因素包括溫度、時間以及聚合材料接觸的介質（潤滑劑），玻璃纖維增強的PA66的系數之間關系如圖 1 所示。保持架的壽命隨著溫度的升高和潤滑劑的侵蝕而縮短。

因此，在某特定應用中是否適合使用尼龍保持架，取決于工作條件和工作壽命的要求。 根據玻璃纖維增強 PA66 保持架對不同潤滑劑的“允許工作溫度”，把潤滑劑分類為“侵蝕性”和“溫和型”，如 表 1 所示。表 1 中定義的允許工作溫度是指在該溫度下，保持架有至少 10000 工作小時的老化壽命。

有些介質比表 1 中所列的更具“侵蝕性”，典型例子是將氨作為壓縮機的制冷劑。 在這種情況下，玻璃纖維增強尼龍 PA66 保持架的工作溫度不可高于 70°C (160°F)。

尼龍在低溫下會失去彈性。 所以，玻璃纖維增強尼龍 PA66 保持架不應在溫度持續(xù)低于 –40°C (–40°F) 的應用中使用。

尼龍 46

玻璃纖維增強尼龍 46 (PA46) 是部分中小型 CARB 圓環(huán)滾子軸承的標準保持架所用的材料，這種保持架的允許工作溫度比玻璃纖維增強尼龍 PA66 高 15 °C (25 °F)。

聚醚醚酮

與 PA66 和 PA46 相比，玻璃纖維增強聚醚醚酮（PEEK）保持架更適用于高速、抗化學性或高溫相關的嚴苛工作條件，PEEK 卓越的特性是強度和靈活性的完美結合，具有高工作溫度范圍、以及出色的耐化學腐蝕性和耐磨性。 憑借這些出色的性能，PEEK 保持架通常用于混合陶瓷和/或超精密球軸承和圓柱滾子軸承。，PEEK 在 200 °C (390 °F) 以下的溫度或潤滑油中含添加劑的情況下，不會出現老化作用，但在高轉速的情況下，工作溫度不能高于 150 °C (300 °F)，因為高于這一溫度，聚合塑料開始出現軟化。
