對于裝有滾動滾珠軸承的機器，為了發揮滾動滾珠軸承的性能，在設計軸、軸承室安裝部分的尺寸和精度時需要注意。

  軸和軸承室

軸和軸承室的加工精度

如果與滾動滾珠軸承配合的軸和軸承室的精度、表面粗糙度不夠，則對配合、組裝后軸承的圓度等產生影響。

軸與軸承室的倒角的圓弧半徑

軸與軸承室的端面 (與軸承端面接觸的面) 相對于軸中心、配合面成直角。并且，內角圓弧的最大容許半徑（ as max）要比軸承的容許最小倒角尺寸小。

肩高

軸與軸承室的肩高需要大于軸承的允許最小倒角尺寸，作為外圈和內圈各自的端面緊密接觸的高度。

肩高的最小值一般約為軸承允許最小倒角尺寸的4倍左右。

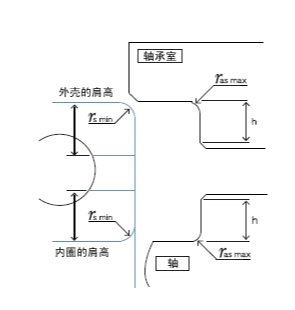

有關尺寸關系，請參照下圖和下表。

                                                                                                                      單位：μm

*1 承受較大徑向負載時，肩高要比該值大些。

*2 適用于徑向負載較小的場合。
