滾動滾珠軸承施加預壓的目的是為了提高轉軸的跳動精度及減振、降低噪音。如果選擇的預壓量或預壓方法不當，可能導致壽命、噪音、發熱等軸承性能降低，振動反而變大。因此，根據使用用途選擇合適的預壓量和預壓方法非常重要。

  預壓的目的

在電機等設備中使用滾珠軸承時，一旦存在內部游隙，則滾珠的游隙較大、軸承剛性較弱，所以軸的旋轉振動變大。

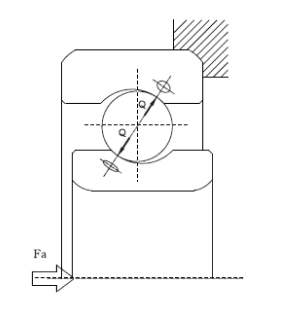

如右圖所示那樣，事先施加軸向負載（Fa），將內部游隙調節為“0”。如此事先施加軸向負載稱為“預壓”，施加預壓后，可減振、改善聲響性能。

但是，不僅要施加適當?shù)念A(yù)壓，而且相對滾珠軸承的要求性能，必須具備適當?shù)念A(yù)壓量。

預壓量過大，可以提高剛性，但也會增大噪音或降低使用壽命。預壓量過小，無法抑制振動，剛性也不夠，從而導致微動磨損。因此，使用滾珠軸承時，設定預壓非常重要。

  適當預壓

預壓為軸承上的主要負載時，根據噪音壽命設定預壓量的標準，通過計算“ 壓強”推薦適當預壓。

對滾動滾珠軸承施加預壓（Fa）后，由于滾珠與滾道的接觸部發生彈性變形，從而產生微小的橢圓狀的接觸面。壓強是指滾珠與滾道的接觸部產生的垂直分力（滾動體負載：Q）除以接觸橢圓面積（S）的值。

在上圖中，滾珠與滾道的接觸部產生的接觸橢圓（S）的面積為 S＝πab（mm2）。其中，π 為圓周率，a、b 分別為長軸、短軸半徑。

設平均壓強為P，則

P＝Q/S（MPa）。

大致標準請參照以下內容。

超過10000小時的聲響壽命：平均壓強為800MPa以下的預壓量

5000～10000小時的聲響壽命（普通產品）：平均壓強為1000MPa左右的預壓量

5000小時以下的聲響壽命（注重剛性）：平均壓強為1500MPa左右的預壓量

根據額定動負載（Cr）簡單設定預壓量時，如下所述。

超過10000小時的使用壽命 ：0.5/100・Cr～　1/100・Cr

5000～10000小時的使用壽命 ：　1/100・Cr～1.5/100・Cr

5000小時以下的使用壽命 ：1.5/100・Cr～　2/100・Cr

  最大容許負載

一般而言，采用高碳鉻軸承鋼時，如果平均壓強超過2700MPa，則會導致塑性變形。因此，即使是短時負載，也需要確保平均壓強不超過2700MPa，從實際使用經驗來看，建議控制負載，使平均壓強在1600MPa 以下。

除預壓之外對軸施加的負載，也會產生壓強。因此，必須同時考慮非預壓負載。

  預壓與剛性

預壓方法

預壓方法可分為“定位置預壓”和“定壓預壓”兩種。

定位置預壓                                                                                                           定壓預壓

                                        定位置預壓                                                                                                           定壓預壓

是根據零件之間的位置關系施加預壓的方法。具有構成零件單一、剛                  是使用螺旋彈簧、防松墊圈等施加預壓的方法。具有預壓量隨溫度的

性較高的優點。但是，可能會因溫度變化產生膨脹或收縮，預壓量也                 變化較少的優點。但也有構成零件增多、剛性較低的缺點。

會發生變化。此外，也可能因構成零件磨損而導致預壓量變化或預壓

失效等。

預壓方向

預壓方向可分為“正面組合（DF）”和“背面組合（DB）”兩種。

正面組合（DF）                                                                                                背面組合（DB）

                                     正面組合（DF）                                                                                                    背面組合（DB）

接觸角的交點朝向內側，雖然對剛性不利，但是相對于安裝誤差的允                   接觸角的交點朝向外側，剛性變高。提高剛性的同時還需要管理零件

許量變大。有時候考慮到用途結構或組裝工序的簡化，可能會選用正                   的精度。

面組合。
