滾動滾珠軸承一般因旋轉而發揮功能，但也會因旋轉而產生振動。頻率隨轉速變化的振動稱為“ 強制旋轉產生的振動”。

  滾動滾珠軸承強制旋轉產生的振動計算

振動在軸向、徑向和旋轉方向三個方向發生。對于使用滾動滾珠軸承的產品，這些振動對性能影響很大。

此外，這些振動形成的振動能量也會對軸的外圍構成零件的固有振動起到激振的作用。

需要在理解產品特性的基礎上選擇軸承、確定規格。

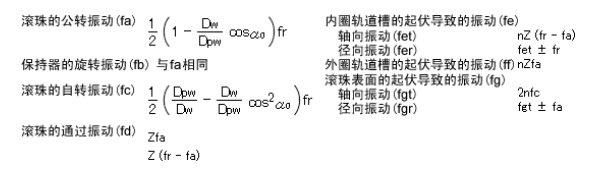

內圈旋轉時的計算公式

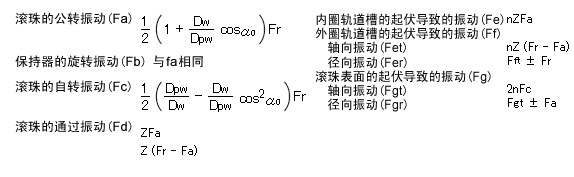

外圈旋轉時的計算公式

其中

Dw ： 滾珠直徑 (mm)

Dpw ： 節圓直徑 (mm)

α0： 公稱接觸角 (°)

Z： 滾珠數量

n： 整數

fr： 內圈轉速 (Hz)

Fr： 外圈轉速 (Hz)

簡易計算中，可取cosα0= 1。

按照這些計算公式分析的示例如下所示。

例1： R-1560X2ZZ時，以1800min-1的轉速轉動內圈，根據上述計算公式，可得滾珠的公轉跳動為：

例2： R-1560X2ZZ時，外圈滾道變形、內圈滾道形狀為6、7、8角形時，在上述計算求得的振動位置的振幅較大。 (圖1-3、1-4、1-5、1-6)。

據此，這些計算公式對跳動、旋轉不均和噪音等的分析大有幫助。

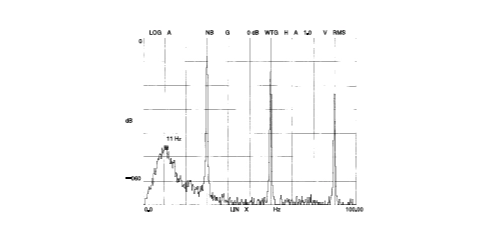

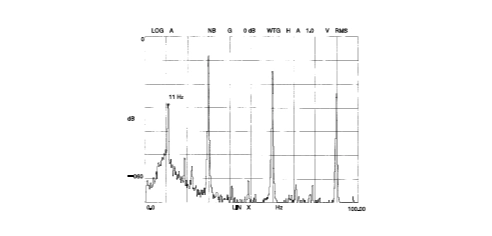

正常的旋轉方向跳動                                                                                                滾珠相互差較大時的旋轉方向跳動

                                                   圖1-1                                                                                                           圖1-2

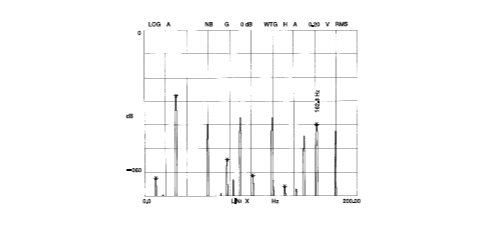

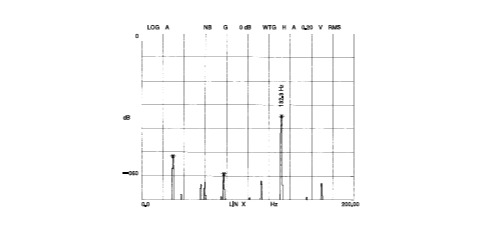

外圈滾道變形 (三角形)                                                                                                內圈滾道6角形

                                                   圖1-3                                                                                                          圖1-4

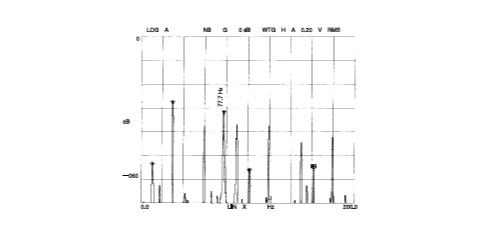

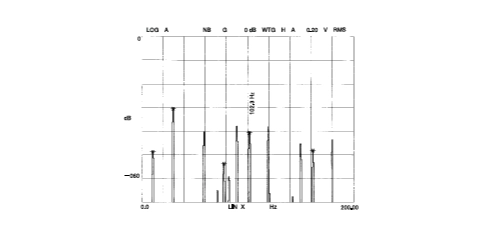

內圈滾道7角形                                                                                                            內圈滾道8角形

                                                   圖1-5                                                                                                          圖1-6
